感烟式火灾探测器

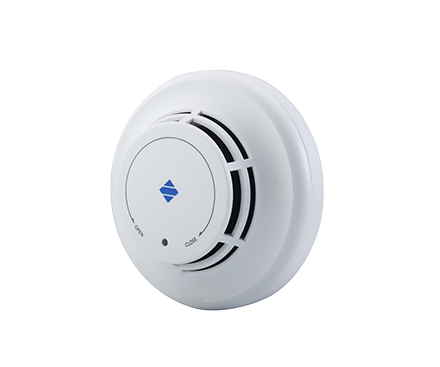

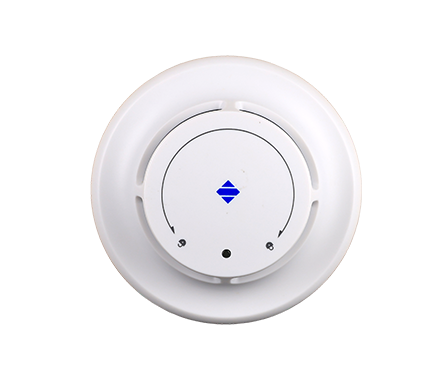

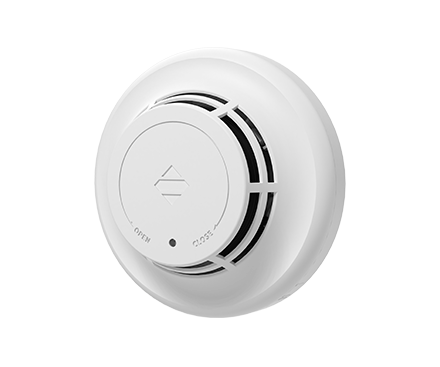

产品型号:JTY-GD-A30点型光电感烟火灾探测器

技术参数:

产品型号:JTY-GD-A30


安装方式:天花板吸顶式安装


适用底座:DZ-A16或DZ-A10(免剥线);DZ-A16K


保护面积:约80㎡(层高≤12m)参照GB50116《火灾自动报警系统设计规范》


工作环境:温度:-10℃~+55℃,相对湿度≤95%(40℃±2℃无凝露)


工作电压:总线24V ;DC24V


工作电流 :监视状态:<300uA报警状态:<1.5mA;监视状态:<50uA报警状态:1mA~20mA


工作指示:状态指示灯,巡检时闪烁,报警时常亮


接线方式:二线制


编码类型:电子编码型;非编码型


执行标准:GB4715-2005《点型感烟火灾探测器》

立即咨询
分享:

  一、什么是点型光电感烟火灾探测器


  JTY-GD-A30型点型光电感烟火灾探测器(以下简称探测器)是一种光电型感烟火灾探测器。探测器内置微处理器,支持电编码,通过二线制总线接入相兼容的火灾报警控制系统。探测器既能实时采集现场烟雾浓度数据,并将数据传送至火灾报警控制系统,也能接收并执行火灾报警控制系统给出的控制命令。


  二、点型光电感烟火灾探测器如何安装


  1.确认探测器类型与控制器主机类型相匹配;


  2.按施工图纸,使用2枚M4螺钉,通过图5中所示的C、D固定孔,将配套底座固定在指定的位置上,确认底座已安装牢靠;


  3.按施工图纸上所标注的探测器地址号,使用编码器对探测器编码;


  4.切断控制器电源,按施工图纸,将探测器正确连接;


  5.将探测器A处(如图1所示)指示灯与底座B处图案(如图5所示)对准,再将探测器插入底座,顺时针方向旋转探测器,直至探测器锁定到位;

点型光电感烟火灾探测器 JTY-GD-A30.png

  6.待全部产品安装完毕,确认无误后,接通控制器电源,进行自动登录操作;


  7.自动登录正常后,探测器红色指示灯约12秒闪烁一次,表明探测器已开始正常工作。


  8.最后使用专用工具或直接吹烟的方式对探测器进行报警测试。探测器报警后指示灯将常亮,同时控制器给出相应的报警提示信息。测试结束后恢复控制器,使探测器回到监视状态。


  三、点型光电感烟火灾探测器应用场景


  探测器适用于火灾发生时有大量烟雾产生,而正常情况下无烟雾的场所,例:饭店、旅馆、教学楼、办公楼、计算机房、通讯机房、书库和档案库等工业与民用建筑。但不适用于有大量粉尘、水雾滞留的场所,可能产生蒸汽和油雾的场所及正常情况下有烟滞留的场所。


  四、点型光电感烟火灾探测器特点


  1.全电子编码,可通过编码器现场改写。


  2.单片机实时采样处理数据、并能保存最近144条历史数据,曲线跟踪现场况。


  3.具有温度、湿度、灰尘积累漂移补偿,传感器失效检测功能(故障上报控制器)。无极性二总线连接,安装、维护方便。


  4.采用上、下盖结构设计,独立底座安装,安装、调试、维护简单方便。


  五、A系列火灾自动报警系统图


  五、点型光电感烟火灾探测器产品尺寸图

点型光电感烟火灾探测器 JTY-GD-A30.png
